制冷系統制冷劑充注量是否合適可能影響整個系統，充注不足會使蒸發器蒸發量不足，導致壓縮機吸氣壓力過低，冷量減少并可能使壓縮機過熱。加液過量又會使進入冷凝器的制冷劑太多，導致排氣壓力過高，液態制冷劑回流，甚至可能損壞壓縮機。
大多數系統對加液量有合理的允許限度，但有些小型系統對充注量非常嚴格。所以本期我們來分享下制冷劑充注的6種方法及它們的優缺點。
方法一：液體充注

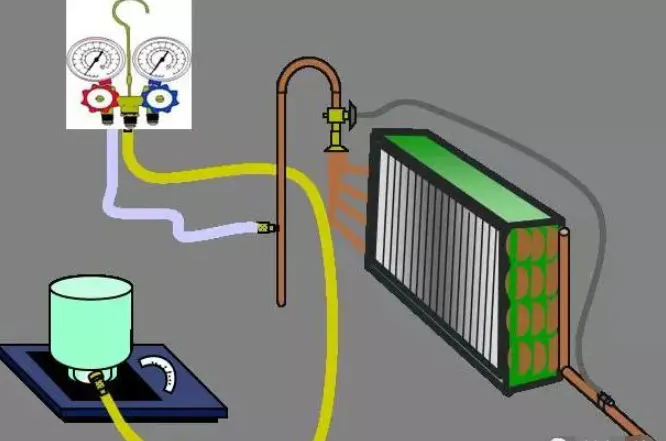

液體充注是充注方式的一種。具體操作：將制冷劑通過主液管道上的加液閥加入系統。先將制冷劑缸瓶倒放在秤上，然后把制冷劑瓶上的加液管與加液閥連接，去除加液管道中的氣體，然后打開液瓶閥及加液閥，這時候系統中的真空會使液料通過加液口吸入，直至系統壓力與制冷劑瓶中的壓力相等為止。 然后關閉貯液器出口閥，起動壓縮機。這時候液態制冷劑現在會從制冷劑瓶中流入液體管道中，在通過蒸發器中，積聚在冷凝器和貯液器中。為了確定充流量是否已達到系統的要求，打開貯液器出口閥，關閉加液閥，觀察系統運轉情況，直到系統中具有規定的制冷劑為止。
注意點：
（1）貯液器截止閥起節流作用，便于制冷劑從瓶中流入系統中。
（2）第一次安裝時，應將整個系統抽成高真空。
（3）密切注視排氣壓力表，壓力迅速上升表明冷凝器已充滿了制冷劑液體。
（4）如果已超過了系統的抽注能力，應立刻停止從液瓶中充注，并打開貯液器出口閥。
優缺點：
（1）它適用大多數制冷系統。
（2）需要從有關的資料中找出應當充注的制冷劑的量或者范圍，或者要制造商在銘牌上指明了設備正確充注量。
方法二：氣體充注

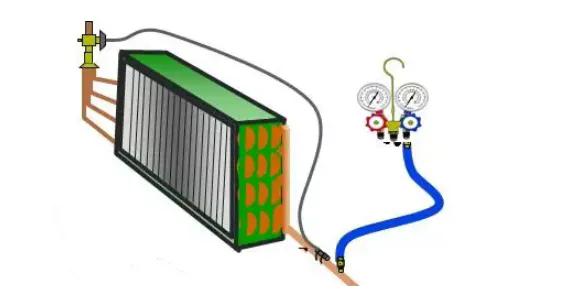

氣態充注也是充注方式的一種。具體操作：在充注前稱一下制冷瓶的重量。將壓力表閥管與吸、排氣檢修閥連接。并將公共接口與制冷劑瓶連接，沖除管道中氣體，打開制冷劑瓶的蒸氣閥，起動壓縮機，用壓力表管閥來調節充注量。注意點：為了確定是否已加入了足夠的制冷劑，可以先關閉制冷劑氣瓶閥，并觀察系統運轉情況，視情況看是否繼續加制冷劑。優缺點：（1）適用小型制冷系統。當只需少量制冷劑充入系統時，通常就使用氣態充注法。一般最多不超過12公斤的少量制冷劑。（2）這種方法的充注精度比加液體法高。在氣態充注時通常是用壓力表裝在壓縮機吸氣檢修閥口中。

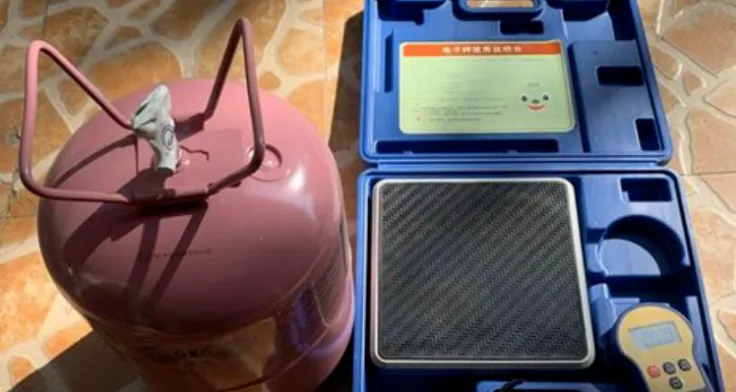

方法三：稱重法
稱重法是確定充注量是否合適的方法之一。具體操作：實際地稱取加入系統中的制冷劑重量；注意點：（1）適用于已知道系統所需的充注量，且系統要求全額充注時使用。（2）如果充注量很小，又要對系統進行修理時,一般需要放掉系統中的制冷劑，修理完畢后再加足系統所需要的量。優缺點：（1）比較適合整體式設備；方法四：電流法

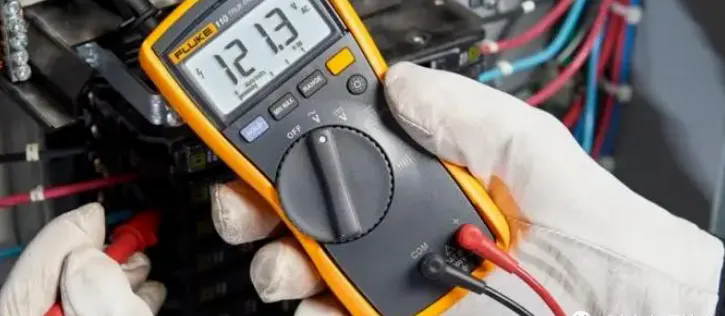

電流法是確定充注量是否合適的方法之一。具體操作：根據額定電流，在空調電源輸入端安裝一只鉗形電流表，連接制冷劑鋼瓶至空調低壓端加液口的管路，排掉管內的空氣，啟動壓縮機，打開制冷劑鋼瓶閥門，添加制冷劑，同時觀察鉗形表指針位置，當指針指到額定電流時，停止加制冷劑即可。注意點：在不同的情況下測試的電流也不同，例如電流受主電源電壓值的影響，電壓值的偏差引起電流的偏差。優缺點：（1）電流容易受到馬達軸承的潤滑、熱天、冷天的影響。比如：過濾網的骯臟；主電源電壓過低；主電源電壓過高；冷天沖注制冷劑；熱天沖注制冷劑等情況；方法五：鏡視法

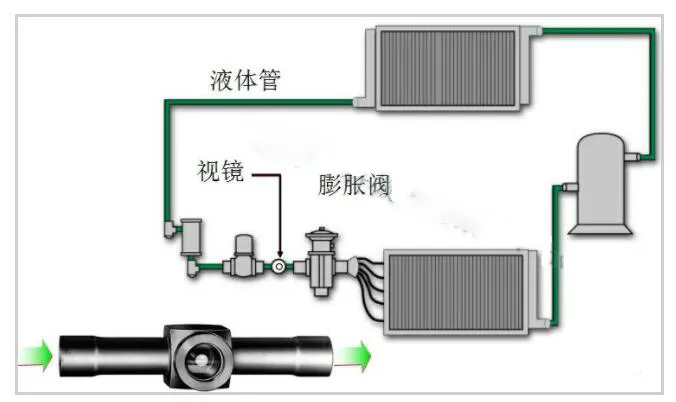

鏡視法是確定充注量是否合適的方法之一。具體操作：由于液態制冷劑的壓力對膨脹閥的控制很重要，所以可借助液管中的視鏡。當從視鏡看到透明的液態制冷劑流時，可以認為這個系統充注適當。注意點：（1）若看到氣泡或閃發現象通常說明制冷劑不夠。記住，如果沒有液體只蒸汽，視鏡中看到也呈透明狀。（2）當系統充注正確時，視鏡中也可看到氣泡或閃發現象。這是因為在視鏡前的液體管道中的阻力產生壓力下降，導致制冷劑閃發。如：膨脹閥帶液不穩或波動，膨脹閥急劇開大，流量升高產生足夠的壓降，使貯液器的出口形成閃發，冷凝器壓力的急劇變化也是產生閃發的原因。（3）雖然在確定系統充注量是否恰當時，視鏡是一個有用的設施，但我們還不能完全依賴視鏡，把它作判斷系統充注量的唯一依據，我們還須對系統性能加以仔細地分析。（4）這種方法確實表明有氣泡表示缺少冷媒，但我們要明白液管的壓力損失也能引起氣泡。如果液管的壓力損失很大，液體冷媒會閃發為氣體，閃發氣體在流過膨脹閥時會減少冷媒的流量也會侵蝕膨脹閥。
方法六：壓力法
具體操作：

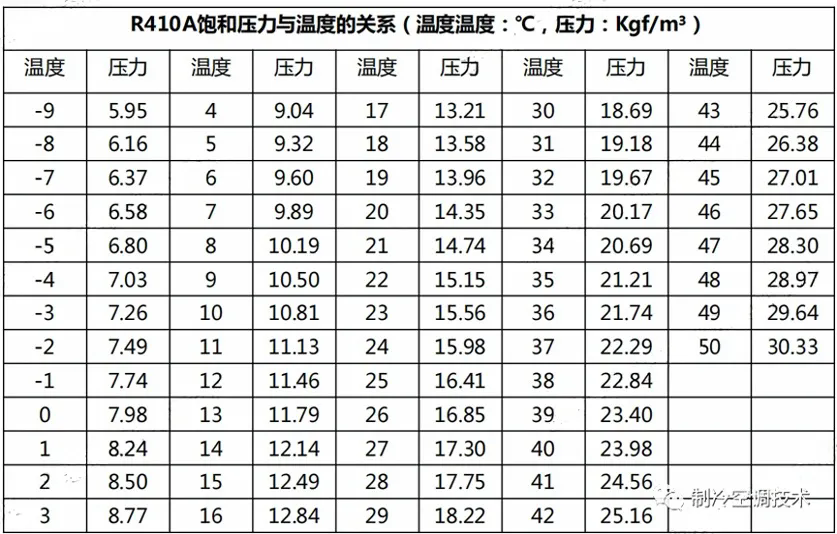

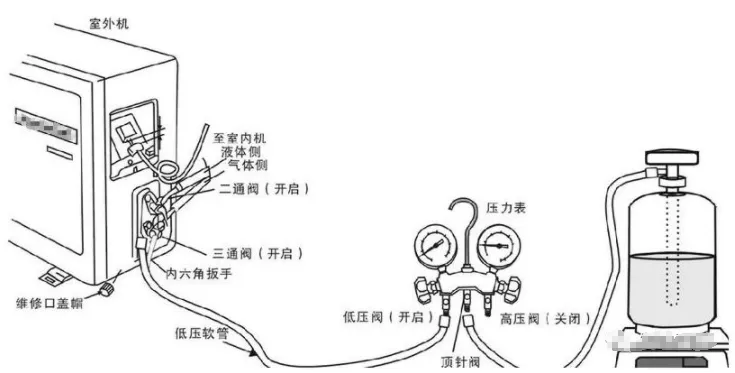

制冷劑飽和蒸發溫度與其壓力呈對應關系，若已知制冷劑的蒸發溫度則可查出相應的蒸發壓力，將蒸發壓力換算成表壓，即可在高，低壓回路中安裝壓力表用來判斷制冷劑的充注量。分別在高低壓段裝上壓力表，連接加液管路，啟動壓縮機向制冷系統加注制冷劑，觀察高低壓表的指示情況。
注意點：（1）如果冷凝風量和蒸發風量的不滿足，會影響測試的冷媒壓力。如果冷凝風量不足高壓會很高，如果膨脹閥系統的蒸發風量不足低壓會很低。（2）在測試空調系統壓力之前，須確認冷凝風量蒸發風量滿足。翅片盤管、過濾網要干凈，風扇轉速正確；檢查確認風扇葉片沒有變形、損壞，正確安裝在軸上，因為這些直接影響對制冷劑充注量的判斷。
方法七：計算過熱度法

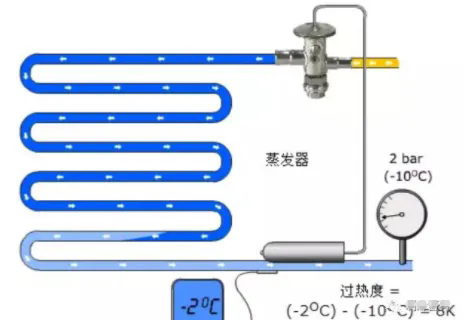

具體操作：通過測量蒸發器上吸氣管的吸氣溫度和壓力數值來計算過熱度，壓力值轉換成溫度值減去吸氣溫度值的差值，即為過熱度。注意點：（1）對于毛細管系統，測量正確的毛細管流量取決于壓力和阻力。（2）如果在冷天為了保證正確的過熱度沖注系統，在熱天系統會出現冷媒過量。（3）對于最大熱負荷條件的毛細管系統，會多加冷媒，由于最大熱負荷是假想的，會減少冷凝器的面積，使高壓升高。（4）在最低熱負荷條件下，毛細管流量過量。優缺點：對于膨脹閥系統，會很容易沖注過量，由于膨脹閥會自動開啟、關閉，過多或不足的冷媒流量通過盤管，會保持不變的過熱度，如果認識到這一點，會使冷凝器內積聚更多的冷媒，引起高壓升高，電流偏大，壓縮機耗損。膨脹閥系統的過熱度為5－8℃。方法八：液位計法

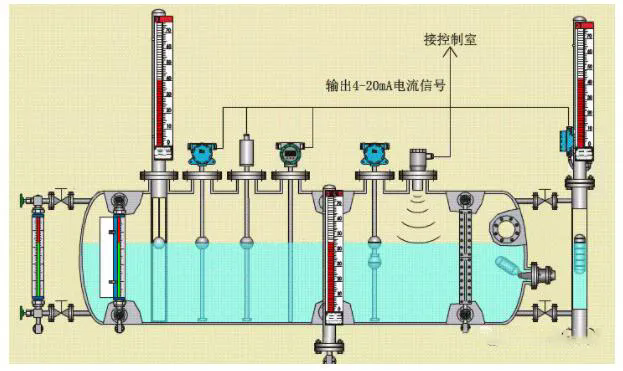

具體操作：在某些系統中，儲液器設有液位測試口。若充注量已達到，稍微打開，測試口就有液體制冷劑出現，如果測試口只有制冷劑蒸氣出現，則充注量還不足。注意點：較大型的貯液柜上可能配備浮子指示來指示貯液器中的液位，結構和汽車上用的汽油箱構造十分相似。[[文章來源：制冷空調換熱器，版權歸原作者所有。如有版權問題請聯系刪除]]
