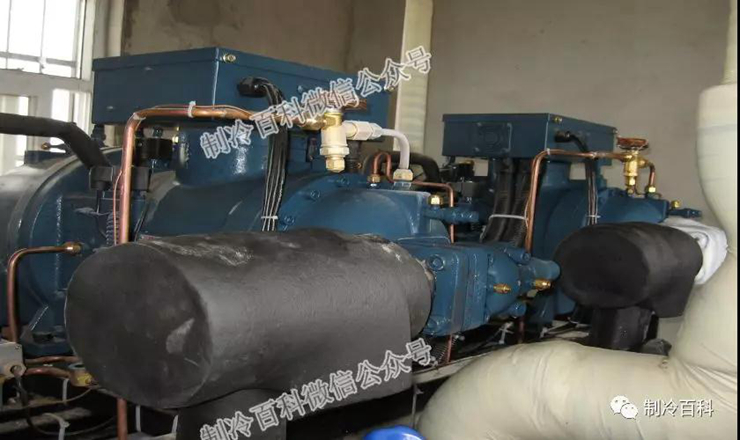

水冷螺桿機組維修案例解析
1、排氣溫度低，不能回油；2、安全閥沖開；3、機組不能加載；4、高壓保護5、低壓保護6、高低壓差保護，油壓差保護7、壓縮機不能正常開啟8、逆缺相保護9、開水泵后冷凝器內突然出現大量液體。
案例一、排氣溫度低，油位保護
現象：開機約1~2分鐘或2~3分鐘后，既出現油位保護，機組報警停機；油位保護時壓縮機油視鏡中確實看不到油；機組排氣溫度始終上不來，只有40℃左右
分析：開機前油加熱器未加熱到8H以上，使得壓縮機中的油全部累積在蒸發器中，導致蒸發器換熱效果差，吸氣容易帶液，所以每次開機排氣溫度低，排氣溫度低又影響油分離器的分離效果，最終引起壓縮機缺油保護。另外還需要檢查否漏油。
處理：把系統中的冷媒和油全部放回收或放出來，然后按照出廠程序重新灌注冷媒，添加潤滑油；機組運行正常。
機組油位保護的原因主要有：1、漏油?，F象： 開機，停機時不見油位。2、油位開關損壞?，F象：開機，停機時油位滿，出現油位保護；3、油內溶入太多冷媒?，F象：開機時油位滿，開機后不見油位。長期停機后，或長期斷電，電加熱時間不夠。
案例二、安全閥沖開現象：水冷螺桿機組安全閥沖開。
分析：在觸摸屏上出現了多次的水流開關保護。初步判斷為冷卻水泵突然停機，高壓升高，超過安全閥的開啟壓力。
處理：更換安全閥，重新加罐冷媒，開機后，參數基本正常，但高壓較高，冷卻水流量偏小。也是造成此次安全閥沖開的原因。
機組安全閥沖開有兩種情況：
1、蒸發器安全閥沖開。一般發生在機組停機狀態下：- 機組運輸過程中，在太陽下暴曬；
- 機組安裝在樓頂，沒有任何遮陰的措施。
- 安全閥長時間不進行檢測或更新。
原因：在這種情況下，冷媒壓力超過了蒸發器安全閥的開啟壓力。安全閥開啟。
2、冷凝器安全閥沖開：- 發生在機組開機狀態下：由于突發原因造成高壓迅速升高。
- 冷卻水泵斷電；
- 冷卻塔風機斷電；
- 冷卻水系統臟堵。
原因：在這種情況下，冷媒壓力將突然升高，高壓保護來不及動作，或者動作了，高壓已經超過了安全閥的開啟壓力
特別注意：機組安全閥沖開后，由于冷媒的大量泄漏，可能引起蒸發器銅管凍裂。發生進水事故。安全閥屬于安全裝置，按要求每年都必須對安全閥進行檢測。
案例三、機組不能加載現象：機組運行中無法加載，始終維持在50％運行，冷凍水溫無法降低.，
分析：發現機組高壓達到17kG以上。按機組的控制，此時為了防止高壓繼續升高。機組主動卸載，從電磁閥的信號來看，也是正常。冷卻水溫差達到10℃以上。冷卻水泵流量小。
處理：更換水泵。機組運行正常

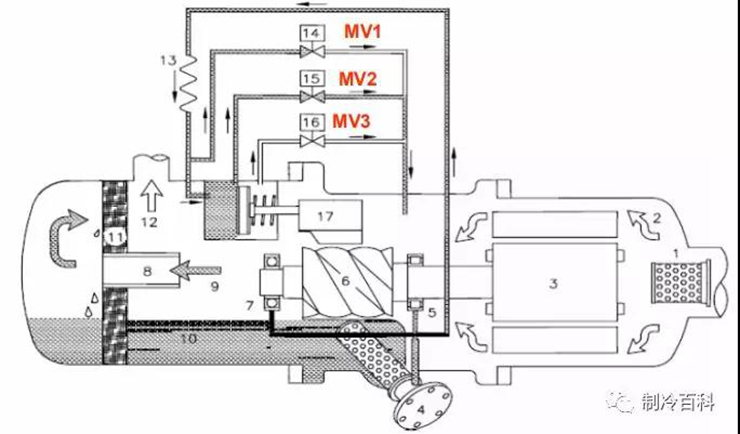

壓縮機不加載的原因較多，有機組主動卸載，有壓縮機本身的原因。高壓卸載問題較為常見，主要是機組冷凝壓力高。另外還需要注意壓縮機油路堵塞。
案例四、機組不能加載現象：主要有兩種情況- 機組在啟動3分鐘內出現高壓保護；
- 機組在運行過程中出現高壓保護；

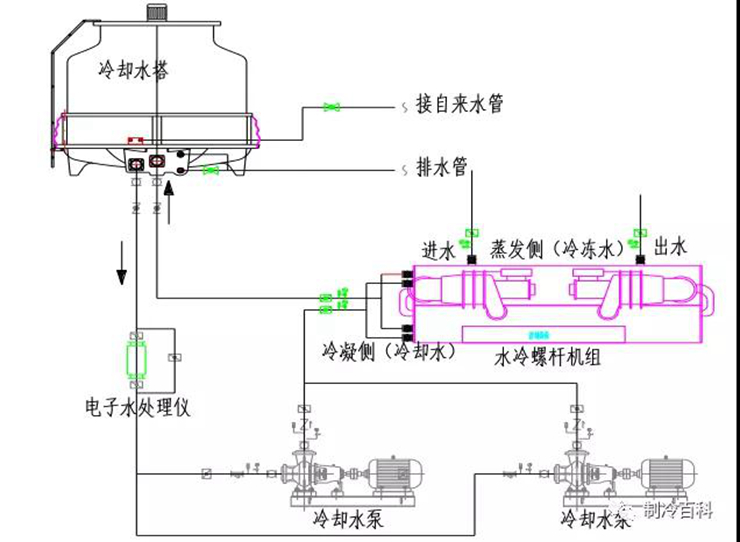

原因：原因較多，需要一一清查，但發現最多的原因還是水系統的問題：- 冷卻塔臟，換熱器銅管結垢。
- 冷卻塔能力小。
- 水流量??；
- 機組位于樓頂最高點，水管無法排空。
- 機組電子膨脹閥卡死；
- 維修機組，沖灌冷媒時抽真空時間短。
注意：結垢后，對換熱器性能影響非常大，很難用通泡的方法來清洗污垢，需要采用藥水。
案例五、機組低壓保護現象：主要有兩種情況：
- 機組在啟動3分鐘內出現低壓保護；
- 機組在運行過程中出現低壓保護；
原因：原因較多，需要一一清查，但目前發現最多的原因還是水系統的問題：- 換熱器銅管結垢。
- 機組位于樓頂最高點，水管無法排空。
- 水流量?。?/span>
- 機組電子膨脹閥卡死；
- 冷媒泄漏。
開機加冷媒的方法是非常錯誤的。沖灌冷媒時，往往是先加一部分。加不進去后，采用開機的方式加冷媒。在排放冷媒，加罐冷媒時，都必須將冷凍水泵開啟，否則可能造成殼管凍壞。
案例六、機組高低壓差保護現象：機組在啟動過程中出現高低壓差保護
主要原因：- 冷卻水水溫過低。18℃以下；
- 水源熱泵開機時，水源側溫度低，末端側溫度高。兩種情況都不利于壓差的建立。
處理方法：在開機時關小機組水流量。案例七、壓縮機不能正常開啟現象：機組停機后，再次開起來時，壓縮機在星型啟動時聲音不正常， 電機轉動不順暢。待壓縮機星三角切換瞬間，主板電源失電復位，恢復到關機狀態。
分析：壓縮機為星--三角啟動，星型啟動時，機組電腦降到304V，電壓太低，導致壓縮機轉矩不夠，壓縮機無法順暢運轉，待星--三角切換時會有一個很大的沖擊電流，致使機組電壓瞬間跌落到206V，機組主控制器復位停機，無法啟動。
案例八、逆向保護

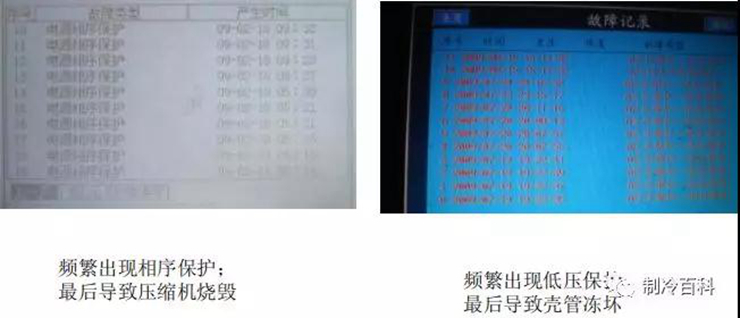

現象：壓縮機啟動時，電源空開跳閘。經查，壓縮機已經對地短路，判斷壓縮機已經燒毀。到現場了解故障過程如下:壓縮機啟動方式為分線圈啟動，由于此機組控制分線圈啟動的接觸器損壞其中一個（共有兩個接觸器），壓縮機一直處于部分繞組工作狀態，相當于小電機帶大負荷，電機發熱嚴重，機組內置保護（經現場查看故障記錄，機組最少出現十多次內置保護，可判斷為用戶在機組保護后又復位開機）。
處理：更換交流接觸器，工作正常。
逆缺相保護的主要原因有：接線缺相，端子松脫；保護模塊壞；交流接觸器卡死。
案例九、開水泵后冷凝器內突然出現大量液體現象：水泵通水后，冷凝器內突然如雨下。
主要原因：- 這是正常的現象，并不是機組殼管漏了。
- 機組置于溫度高的地下室，冷媒溫度高，水泵通水后，水溫較低。
- 冷凝器里的氣態冷媒冷凝下來
